La parte que más falla

La toma de tierra es el primer motivo de reclamos en boyeros eléctricos. Equipos buenos rinden mal solo por esto. En esta guía te mostramos cómo hacerla bien según tu suelo y el largo de tu cerco, con las medidas exactas.

Por qué sin tierra el boyero no funciona

El boyero genera un pulso eléctrico que sale por el hilo, pasa por el animal cuando lo toca, entra al suelo a través de las patas del animal y vuelve al equipo por la toma de tierra. Es un circuito cerrado: si la tierra no conduce bien, el circuito no se cierra y el animal no siente la descarga aunque el equipo esté funcionando perfecto.

Por eso decimos que la tierra es "la parte que más falla": el equipo puede marcar 10.000 voltios en los bornes y aun así el cerco no corre al animal porque la corriente no puede volver.

Tres escenarios, tres soluciones

1. Instalación estándar (suelo con humedad normal)

Un solo caño galvanizado de 2 metros de largo y 1/2 o 3/4 de pulgada de diámetro, enterrado completamente en posición vertical. El caño debe quedar enterrado hasta el tope — si queda parte afuera, perdés superficie de contacto con la tierra.

Conectá el borne de tierra del boyero al caño con un alambre galvanizado. Si el equipo está a más de 2 metros del caño, usá cable aislado para evitar pérdidas.

2. Suelos secos, arenosos o pedregosos: triángulo de 3 caños

Si vivís en zona árida, tu campo tiene suelo arenoso, pedregoso, o simplemente pasa varios meses sin lluvia, un caño no alcanza. La solución es triangular:

• Clavá 3 caños galvanizados de 2 metros, formando un triángulo equilátero.
• Los caños deben estar separados entre sí 3 metros como mínimo.
• Uní los 3 caños entre sí con alambre galvanizado grueso (el mismo alambre que usás para el cerco o uno más grueso).
• Desde uno de los caños, llevá el alambre al borne de tierra del boyero.

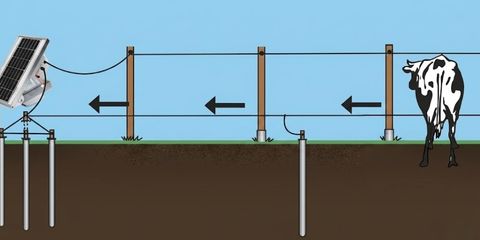

3. Cercos de más de 2.000 m: toma de tierra auxiliar (retorno de tierra)

Cuando el cerco supera los 2.000 metros y el triángulo de 3 caños ya no es suficiente —porque la corriente tiene que devolver por kilómetros de tierra y se pierde en el camino—, la solución es sumar una toma de tierra auxiliar, también conocida como retorno de tierra.

Se trata de un alambre extra que corre paralelo al hilo electrificado, conectado directamente al borne de tierra del boyero y con caños galvanizados clavados a lo largo del recorrido. Es un complemento del triángulo cerca del equipo, no un reemplazo.

Así, cuando el animal toca el hilo electrificado en el extremo lejano del cerco, la corriente vuelve por el alambre auxiliar hacia el boyero sin depender únicamente del suelo. El rendimiento se mantiene parejo desde el primer metro hasta el último.

Materiales: qué sí, qué no

Cómo probar que tu tierra está bien

Una vez instalada, verificá que la tierra realmente conduce. Hay dos métodos, del más simple al más preciso:

Test del hilo corto

Cortocircuitá el cerco electrificado a tierra a unos 100 metros del boyero (por ejemplo, apoyando un fierro desde el hilo al suelo). Si la tierra está bien, el voltaje en los bornes del boyero cae fuerte y se recupera al retirar el cortocircuito. Si no cambia casi nada, o el equipo sigue marcando alto, la tierra no está drenando corriente — revisá.

Test con voltímetro para boyero

Un voltímetro específico mide la diferencia entre el hilo electrificado y la tierra. Idealmente, cerca del boyero tenés que leer al menos 6.000 V en el hilo. En el extremo más lejano del cerco, no menos de 3.000 V. Si medís valores más bajos, el problema está casi siempre en la tierra.

Errores más comunes

• ✗Enterrar solo 50 cm del caño por "ir rápido". Con poca profundidad la tierra no conduce estable a lo largo del año.
• ✗Usar una varilla de hierro común porque "es lo que había". Oxida el contacto en 3-6 meses y el boyero pierde potencia sin que te des cuenta.
• ✗Conectar la tierra del boyero a la jabalina de la instalación eléctrica de la casa o galpón. Hace ruido eléctrico, puede dañar electrodomésticos y no conduce bien para el boyero.
• ✗Poner los 3 caños del triángulo a menos de 3 m de distancia. Pierden el efecto del triángulo y es casi como tener uno solo.
• ✗Olvidarse de que con sequía prolongada la tierra se deteriora. Revisá al menos una vez al año, sobre todo si cambiás de estación y el rendimiento baja.
